一.LW36-126KV六氟化硫斷路器概述:
適用于三相交流50Hz 110kV的電力系統中,是電力系統的控制和保護設備,也可作為聯絡斷路器使用。適用于海拔不超過2000m,環(huán)境溫度-25℃至+40℃,風速不超過34m/s,污穢等級不超過IV級,地震烈度不超過8度的戶內/外環(huán)境。
二.LW36-126KV六氟化硫斷路器產品特點:
(1)國家重點技術發(fā)展項目
(2)采用國際自能式滅弧技術
(3)選擇使用大量新型材料
(4)操作功小
(5)可靠性高
(6)低無線電干擾電平
(7)獨具競爭力的價格
三.LW36-126KV六氟化硫斷路器主要技術參數:
序號 |
項目 |
單位 |
技術參數 |
1 |
額定電壓 |
kV |
126 |
2 |
額定工頻耐受電壓 |
kV/(1分鐘) |
230 |
3 |
額定雷電沖擊耐受電壓 |
kV |
550 |
4 |
額定頻率 |
Hz |
50 |
5 |
額定電流 |
A |
3150 |
6 |
額定短路開斷電流 |
kA |
40 |
7 |
額定峰值耐受電流 |
kA |
100 |
8 |
額定短時耐受電流 |
kA |
40 |
9 |
額定短路閉合電流 |
kA |
100 |
10 |
額定短路持續(xù)時間 |
kA |
4s |
11 |
額定SF6氣體壓力(20℃表壓) |
Mpa |
0.6 |
12 |
機械壽命 |
次 |
10000 |
13 |
配用操動機構 |
彈簧 |

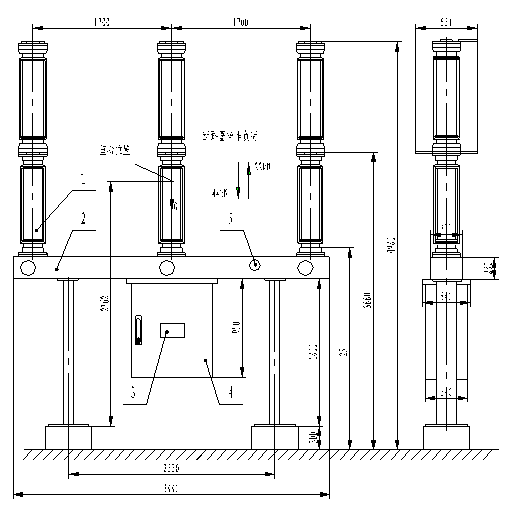

四.LW36-126KV六氟化硫斷路器尺寸圖:
