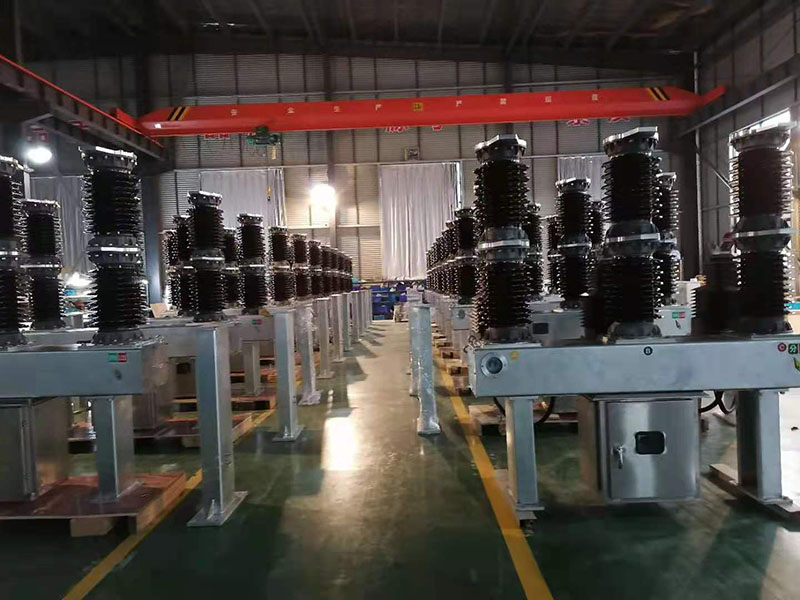

一.LW16A-40.5 戶外高壓六氟化硫斷路器概述：
適用于三相交流50Hz 35kV輸配電系統，起控制和保護作用，也可用于聯絡斷路器及開合電容器組的場合；并可外置電流互感器供測量與保護用。適用于海拔不超過3000m，環境溫度-25℃～+40℃， 風速不超過34m/s，污穢等級不超過IV級，地震烈度不超過9度的戶外環境。
二.LW16A-40.5 戶外高壓六氟化硫斷路器產品特點：
(1)開斷性能優良，采用壓氣式滅弧室，燃弧時間短，電壽命長；
(2)機械可靠性高，合閘能力強，能頻繁操作；
(3)密封性能可靠，SF6年漏氣率遠小于0.5%；
(4)結構簡單、體積小，操作安全、維護方便，檢修周期短。
三.LW16A-40.5 戶外高壓六氟化硫斷路器主要技術參數：
|
序號 |
項目 |
單位 |
技術參數 |
|
1 |
額定電壓 |
kV |
40.5 |
|
2 |
額定頻率 |
Hz |
50 |
|
3 |
額定電流 |
A |
1600 2000 2500 3150 4000 |
|
4 |
額定短時耐受電流 |
kA |
31.5 |
|
5 |
額定短路關合電流 |
kA |
80 |
|
6 |
額定峰值耐受電流 |
kA |
80 |
|
7 |
額定短時耐受電流持續時間 |
s |
4 |
|
8 |
額定短時工頻耐受電壓(1min) |
kA |
kA |
|
9 |
額定雷電沖擊耐受電壓 |
kV |
kV |
|
10 |
輔助回路1min工頻耐受電壓 |
kV |
kV |
|
11 |
額定SF6氣體壓力（20℃表壓） |
Mpa |
0.5 |
