一 概述:
ZW43-12型戶外交流高壓真空斷路器（以下簡稱斷路器）為額定電壓12KV，三相交流50HZ的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，更適用于農村電網及頻繁操作的場所。
本安裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安裝、使用維護的原理和方法等內容。

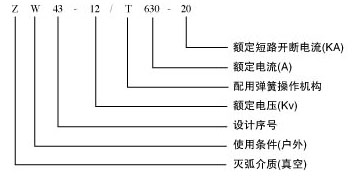

二 型號及名稱含義：
三 使用的環境條件;
1、周圍空氣溫度：-45℃ ~ +40℃；日溫差：日變化不大于25℃；
2、海拔高度不超過1000米，2000米；
3、風速不大于35m/s（相當于圓柱表面上的700Pa）；
4、覆冰厚度不超過10mm；
5、日照強度不大于1000W/m2;
6、污穢等級不超過GB5582的IV級；
7、地震裂度不超過8級；
8、無易燃、爆炸危險、化學腐蝕及劇烈震動的場所；
9、如產品使用條件超出以上規定，由用戶與制造廠協商確定。
四 技術參數和機械特性;
1、技術參數見表1
表1
|
序號 |
項目 |
單位 |
數值 |
|
|
1 |
額定電壓 |
KV |
12 |
|
|
2 |
額定電流 |
A |
630/1250 |
|
|
3 |
額定頻率 |
Hz |
50 |
|
|
4 |
額定短路開斷電流 |
KA |
20 |
|
|
5 |
額定短時耐受電流（4s） |
KA |
20 |
|
|
6 |
額定峰值耐受電流（峰值） |
KA |
50 |
|
|
7 |
額定短路關合電流（峰值） |
KA |
50 |
|
|
8 |
額定工頻耐受電壓1min |
濕試 |
KV |
34 |
|
相間/相對地 |
42 |
|||
|
斷口 |
48 |
|||
|
9 |
額定雷電沖擊耐受電壓 |
相間/相對地 |
75 |
|
|
斷口 |
85 |
|||
|
10 |
二次回路1min工頻耐壓 |
KV |
2 |
|
|
11 |
額定電流開斷次數 |
次 |
10000 |
|
|
12 |
額定短路電流開斷次數 |
次 |
30 |
|
|
13 |
機械壽命 |
次 |
10000 |
|
|
14 |
重量 |
kg |
100（120）* |
|
*：括號內數值為加裝隔離開關產品重量。
2、機械特性參數見表2
表2
|
序號 |
項目 |
單位 |
數據 |
|
1 |
觸頭開距 |
mm |
9±1 |
|
2 |
觸頭超行程 |
mm |
3±1 |
|
3 |
分閘速度 |
m/s |
1.2±0.2 |
|
4 |
合閘速度 |
m/s |
0.6±0.2 |
|
5 |
觸頭合閘彈跳時間 |
ms |
≤2 |
|
6 |
相間中心距 |
mm |
280±1.5 |
|
7 |
三相分合閘不同期 |
ms |
≤2 |
|
8 |
各相導電回路電阻 |
μΩ |
<80 |
|
9 |
合閘時間 |
ms |
25~60 |
|
10 |
分閘時間 |
ms |
18~45 |
|
11 |
儲能電機額定功率 |
W |
40 |
五 結構特點：
1、結構

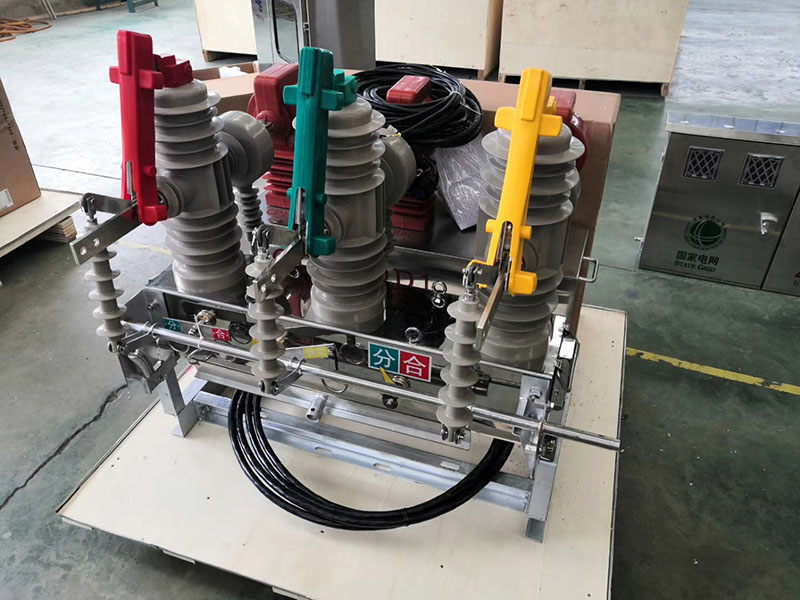

真空斷路器本體的結構形式為箱體三相支柱式，主要由導電滅弧系統、絕緣系統、傳動系統、彈簧操動機構（電動或手動）、殼體等六部分組成。斷路器的外形結構及安裝尺寸見圖一
2、特點
（1）裝有真空滅弧室的戶外交流高壓真空斷路器開斷性能穩定可靠，具有無燃燒和爆炸危險、安全、免維護、體積小、重量輕和使用壽命長等特點。
（2）斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，適應于高溫濕地地區使用。
（3）根據用戶要求可安裝50/5 ~ 600/5電流互感器，輸出二次電流供智能控制器進行信息分析。
（4）斷路器的合、分閘可手動或電動操作，變可遙控。
（5）操作機構密封在開關箱體內部，可以有效地避免開關因長期戶外環境下而引起的機構銹蝕。操作機構新穎、簡單、動作可靠、體積小、機械壽命可達1萬次以上。
（6）可加裝戶外隔離開關和斷路器形成一體化，斷路器與隔離開關具有可靠的機械聯鎖裝置。
