一.12KV一二次深度融合斷路器前言:
按照公司“1135”配網運行服務管理要求,提高設備選型標準,健全質量控制體系,提升配電網設備耐用性,突出設備好的核心,依據安全可靠、堅固耐用、標準統一、通用互換的原則,全面推進配電設備標準化工作。
為滿足不同廠家設備在一定范圍和一定時期的通用互換使用,提升柱上斷路器的運維便利性,公司組織中國電力科學研究院有限公司、設計院、運行單位、制造企業、檢測機構等單位開展柱上斷路器及配電自動化終端的典型結構方案、一次接口、饋線終端等標準化設計工作,本次12kV戶外柱上斷路器及配電自動化終端標準化設計面向目前一二次融合產品中應用量較大的支柱式真空滅弧及罐式SF6氣體滅弧柱上斷路器。便于產品在運行過程中發生故障或抽檢發現某企業產品存在質量問題時,可方便整體直接更換其它廠家設備,各制造企業產品的內部結構可差異化設計。
二.12KV一二次深度融合斷路器設計原則:
2.1 深度融合型支柱式戶外柱上真空斷路器
(1)統一開關設備的關鍵技術參數,操動機構為彈簧操動機構,縮減設備物料編號;
(2)融合設計互感器、控制設備、專用連接器及電纜等附件的支柱式真空戶外柱上斷路器,具備開關設備基本功能,統一機構殼體的安裝尺寸,連接端子的安裝尺寸等。
2.2 饋線終端標準化設計設計原則
a.可靠性:從終端整體結構、電氣接口、功能定義和配置、運行維護等方面,充分考慮終端運行穩定性、安全性和防誤操作。
b.通用性:通過運行參數、切換開關、壓板等實現功能靈活配置,可配套負荷開關、斷路器等不同開關類型,可設置為集中型或就地型饋線自動化模式。
c.小型化:外觀結構采用小型化設計,統一外觀尺寸和電氣接口,以適應批量制造和自動檢測的要求。
d.精簡性:精簡現有終端的產品類別,不依據控制方式、應用模式、通訊方式和配套操動機構等進行產品型號分類。
e.兼容性:終端外觀結構為罩式結構,通過統一定義的航插接口連接到開關設備。
f.先進性:支持電子式互感器及就地數字化等新技術的應用,內部集成開關設備狀態監測功能。
三.12KV一二次深度融合斷路器標準化設計方案
3.1 概述:
本次12kV戶外柱上斷路器標準化設計面向目前一二次融合產品中應用量較大的普通型支柱式真空滅弧、深度融合型支柱式真空滅弧及罐式SF6氣體滅弧柱上斷路器三種產品。
3.1.1 額定參數:
(1)額定電流及額定短路開斷電流:額定電流為630A,額定短路開斷電流為20kA。
(2)額定短時耐受電流:額定短時耐受電流為20kA,額定短時耐受電流的持續時間為3s。
(3)機械壽命:真空滅弧柱上斷路器機械壽命≥10000次。SF6氣體滅弧機械壽命≥5000次。
(4)電壽命:真空滅弧柱上斷路器電壽命≥30次(E2級)。

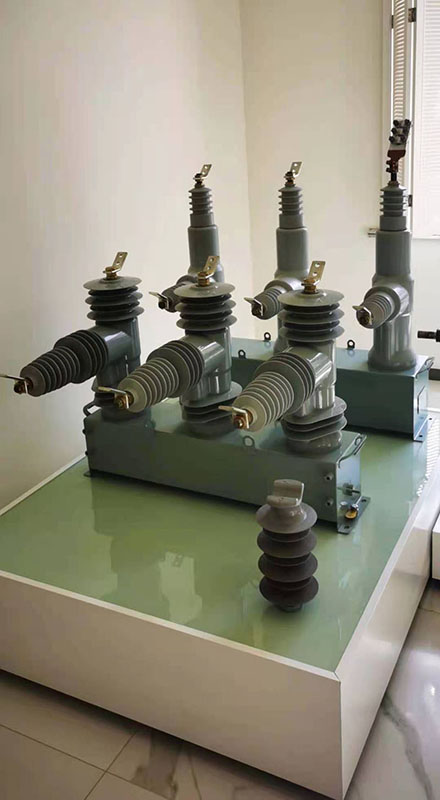

3.3 深度融合型支柱式戶外柱上真空斷路器
3.3.1 典型結構方案
3.3.3.1 隔離開關
根據運行情況及技術成熟度,不設置一體化隔離開關。如需,則配置獨立隔離開關。
3.3.3.2 供電/相測量電壓互感器
供電PT為電磁式原理,獨立安裝,電子式電流互感器模式時,僅包含供電單繞組;相測量PT為電子式原理,三相獨立安裝,可進出線雙側布置,實現測量/保護/零序功能。
3.3.3.3電子式電流互感器
包括測量、保護CT,零序電流采用副邊繞組電流合成方式獲得。
3.3.3.4電子式互感器組合模式
相測量PT、測量/保護CT分別封裝于三個極柱中,零序電流、電壓通過物理合成方式獲得,不限制相測量PT、測量/保護CT的尺寸,但需滿足相關技術參數要求,且不影響開關設備性能。結構如圖3-11所示。
供電PT為電磁式原理,包含供電單繞組。

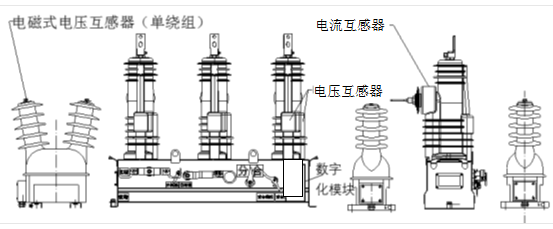

圖3-11 電子式互感器組合模式結構示意圖
3.3.3.5數字式互感器組合模式
相測量PT、測量/保護CT分別封裝于三個極柱中,零序電流、電壓通過物理合成方式獲得,相序/零序的電壓/電流信號通過數字化模塊就地轉換為數字信號傳輸至饋線終端,不限制相測量PT、測量/保護CT的尺寸,但需滿足相關技術參數要求,且不影響開關設備性能。結構如圖3-12所示。
供電PT為電磁式原理,包含供電單繞組。

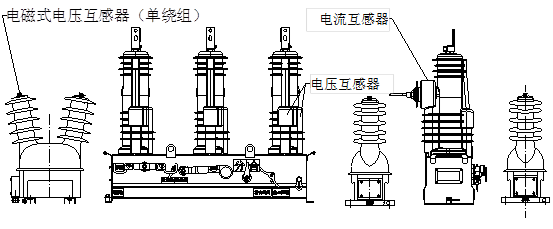

圖3-12 數字式互感器組合模式結構示意圖
3.3.2 一次接口及安裝接口
3.3.2.1 供電/相測量電壓互感器
供電電壓互感器為單繞組供電,為環氧樹脂與硅橡膠復合絕緣結構,技術參數參見3.2.2.1 章節中表3-1所示。
相測量電壓互感器技術參數如表3-5所示。
表3-5 深度融合型支柱式電子式電壓互感器
序號 |
項目 |
建議參數值 |
1 |
額定電壓比 |
相電壓:(10kV/√3)/(3.25V/√3) |
2 |
準確級 |
相電壓:0.5級 |
3 |
負荷阻抗 |
≥2 MΩ |
4 |
溫度范圍 |
-40℃~70℃ |
5 |
整體局放 |
≤20pC(13.2V) |
6 |
互感器原理 |
采用基于阻容/阻抗分壓原理的三相電壓互感器或CVT型三相電壓互感器 |
3.3.2.2 電子式電流互感器
電子式電流互感器可采用低功率線圈原理,技術參數如表3-6所示。
表3-6 深度融合型支柱式電子式電流互感器
序號 |
項目 |
建議參數值 |
1 |
額定電流比 |
相電流:600A/1V 零序電流:20A/0.2V |
2 |
準確級 |
相電流:保護5P10級、線損采集0.5s,測量、保護、線損采集三合一兼容 合成零序電流:采用三個獨立的20A/0.2V變比的電流互感器,一次側輸入電流為1A至額定電流時,滿足1S級(角差、比差),保護10P30 |
3 |
負荷阻抗 |
≥20 kΩ |
4 |
溫度范圍 |
-40℃~70℃ |
5 |
整體局放 |
1.1Ur,≤20pC |
3.3.2.3 相間距
340mm。
3.3.2.4 安裝接口
與普通型相同,深度融合型支柱式戶外柱上真空斷路器機構箱底部安裝孔為長圓孔4-ϕ14-18mm,位置為中心對稱布置920mm×160mm,見圖3-13。

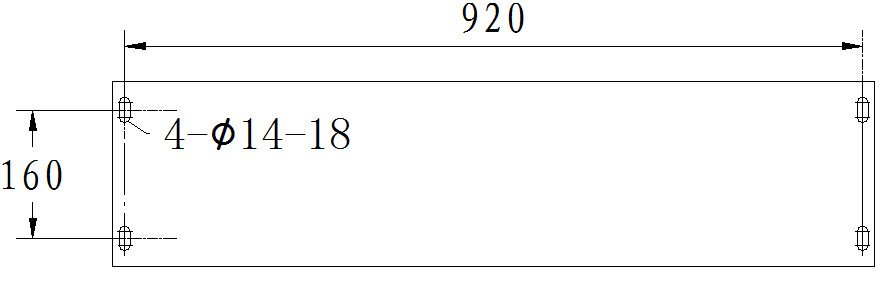

圖3-13 深度融合型支柱式安裝尺寸示意圖
3.3.2.5 進出線端子
與普通型相同,材質、結構尺寸要求參見3.2.2.7章節要求。
3.3.2.6 機構箱材質
機構箱材質的防腐蝕性能不應低于304不銹鋼。
3.3.2.7 機構箱材質厚度
機構箱材質標稱厚度≥3mm,尺寸允許偏差滿足GB/T708《冷軋鋼板和鋼帶的尺寸、外形、重量及允許偏差》的B級精度要求。
3.3.2.8 機構箱防護等級
機構箱防護等級≥IP65。
3.3.2.9 整機局放要求
13.2kV下,≤20pC
3.3.2.10 支柱型極柱材質
可采用環氧樹脂外包硅橡膠、戶外環氧樹脂。
3.3.2.11 支柱型極柱的結構形式
固封極柱式、灌封式。
四.12KV一二次深度融合斷路器現場安裝支架:
