AAC10kV，630A，20kA

一．一二次融合成套柱上SF6斷路器前言：

按照公司“1135”配網運行服務管理要求，提高設備選型標準，健全質量控制體系，提升配電網設備耐用性，突出設備好的核心，依據安全可靠、堅固耐用、標準統一、通用互換的原則，全面推進配電設備標準化工作。

為滿足不同廠家設備在一定范圍和一定時期的通用互換使用，提升柱上斷路器的運維便利性，公司組織中國電力科學研究院有限公司、設計院、運行單位、制造企業、檢測機構等單位開展柱上斷路器及配電自動化終端的典型結構方案、一次接口、饋線終端等標準化設計工作，本次12kV戶外柱上斷路器及配電自動化終端標準化設計面向目前一二次融合產品中應用量較大的支柱式真空滅弧及罐式SF₆氣體滅弧柱上斷路器。便于產品在運行過程中發生故障或抽檢發現某企業產品存在質量問題時，可方便整體直接更換其它廠家設備，各制造企業產品的內部結構可差異化設計。

二．一二次融合成套柱上SF6斷路器類型：

2.1一二次融合罐式戶外柱上SF₆斷路器

2.1 典型結構方案

2..1.1 供電/線測量電壓互感器

供電及線測量PT為電磁式原理，獨立安裝。其中配合電磁式電流互感器模式時，包含供電和線電壓測量雙繞組，配合電子式電流互感器模式時，僅包含供電單繞組。

2.1.2 零序/相測量電壓互感器

零序/相測量零序電子式電壓互感器為電子式原理，其中配合電磁式電流互感器模式時，僅實現零序電壓互感器功能，配合電子式電流互感器模式，實現零序和相測量電壓功能。

2.1.3 電流互感器

電流互感器包括電磁式原理和電子式原理兩種?？蓪崿F(xiàn)測量、保護和零序功能，具備相電流、零序電流采集功能。

2.1.4 電磁式互感器組合模式

電磁式電流互感器、零序電壓互感器安裝于箱體內部，互感器的結構形式需匹配開關的相間距，融合后不影響開關的基本性能，同時需滿足相序和零序電流、零序電壓的采集要求。柱上SF₆滅弧斷路器電磁式互感器組合模式如圖3-14所示。

測量/保護/零序CT可為共用三相跑道式或測量/保護三個獨立結構、零序CT三相跑道式，采用電磁式原理。

零序PT采用電子式原理。

供電及線測量PT為電磁式原理，包含供電和線電壓測量雙繞組。

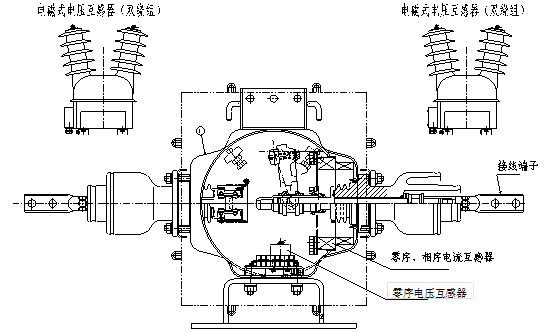

圖3-14 電磁式互感器組合模式結構示意圖

2.1.5 電子式互感器組合模式

電子式電流互感器、電子式電壓互感器安裝于箱體內部，互感器的結構形式需匹配開關的相間距，融合后不影響開關的基本性能，同時需滿足相序和零序電流、相序和零序電壓的采集要求。SF₆滅弧柱上斷路器電子式互感器組合模式如圖3-15所示。

測量/保護/零序CT可為共用三相跑道式或測量/保護三臺單相電子式電流互感器+零序CT三相跑道式，利用采樣電阻將電流互感器輸出的電流信號轉變?yōu)殡妷盒盘枴?

電壓互感器采用電子式原理，實現零序和相測量電壓功能。

供電PT為電磁式原理，包含供電單繞組。

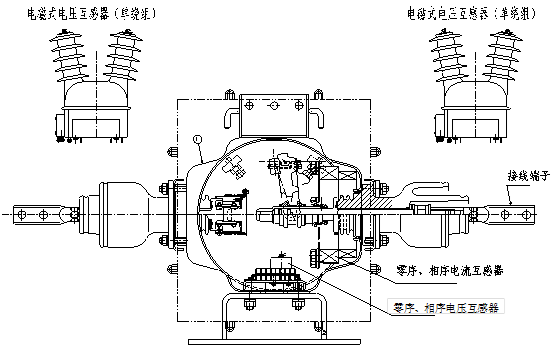

電子式互感器組合模式結構示意圖

3.4.2 一次接口及安裝接口

3.4.2.1 供電/線測量電壓互感器

（1）技術參數

分為供電、線測量雙繞組及供電單繞組結構，為環氧樹脂與硅橡膠復合絕緣結構。

（2）外形圖

外形結構和安裝尺寸外形圖要求。

3.4.2.2 電磁式電流互感器

包括相測量、保護及零序CT功能。

（1）技術參數

對于通過電流合成方式獲得的零序電流，技術參數所示。對于通過磁勢合成方式獲得的零序電流，技術參數參見表3-7。

技術參數表

（2）外形圖

外形結構需滿足匹配開關相間距，且兼顧相間及相對地絕緣，具體尺寸不做約束。

3.4.2.3 電子式電流互感器（LPCT）

（1）技術參數

對于通過電流合成方式獲得的零序電流，技術參數參見3.2.2.3 電子式電流互感器表3-3。對于通過磁勢合成方式獲得的零序電流，技術參數參見表3-8。

表3-8 電子式電流互感器技術參數

（2）外形圖

外形結構需滿足匹配開關相間距，且兼顧相間及相對地絕緣，具體尺寸不做約束。

3.4.2.4 電子式電壓互感器

（1）技術參數

技術參數同3.2.2.4章節要求，詳見表3-4.

（2）外形圖

外形結構需滿足匹配開關相間距，且兼顧相間及相對地絕緣，具體尺寸不做約束。

3.4.2.5 相間距

160mm。

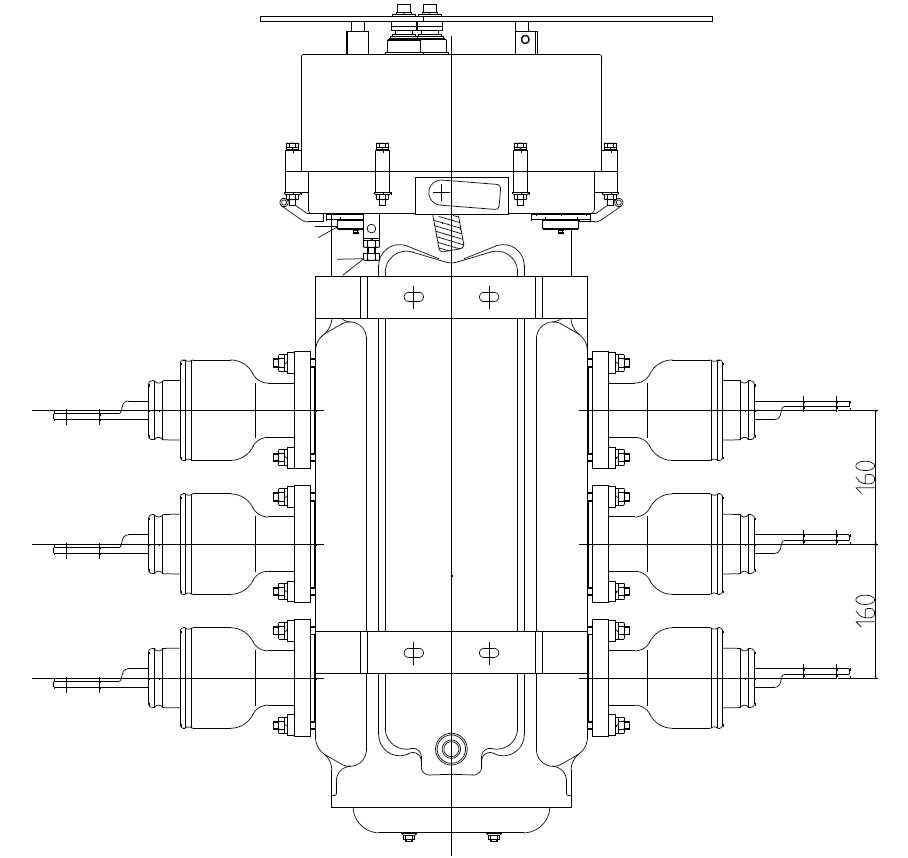

圖3-16 SF₆滅弧柱上斷路器相間距結構示意圖

3.4.2.6 安裝接口

SF₆滅弧戶外柱上斷路器殼體底部安裝孔為長圓孔4-ϕ18-30mm，位置對稱布置425mm×160mm，見圖3-17，包括配置電磁式、電子式互感器產品。

圖3-17一二次融合罐式SF₆滅弧戶外柱上斷路器（電磁式和電子式）安裝尺寸示意圖

3.4.2.7 進出線端子

與支柱式相同，材質、結構尺寸要求參見3.2.2.7章節要求。

3.4.2.8 殼體材質

殼體材質的防腐蝕性能不應低于304不銹鋼。

3.4.2.9 殼體材質厚度

殼體材質標稱厚度≥3mm，尺寸允許偏差滿足GB/T 708《冷軋鋼板和鋼帶的尺寸、外形、重量及允許偏差》的B級精度要求。

3.4.2.10 整體防護等級

整體防護等級≥IP67。

3.4.2.11 重量

重量不大于140kg。

3.4.2.12 低氣壓閉鎖

具備機械閉鎖、電氣閉鎖功能。其中，機械閉鎖分合閘操作，電氣閉鎖反饋低氣壓信號，建議電氣閉鎖信號為常閉觸點。

三．一二次融合成套柱上SF6斷路器現場安裝支架

采用單桿或雙桿安裝結構，安裝支架參照《國家電網公司配電網工程典型設計10kV架空線路分冊》要求。

表4-2 電壓/電流互感器組合模式中電子式電壓互感器采集要求

表4-3 電壓/電流互感器組合模式中電子式電流互感器采集要求

采用電磁式互感器組合模式配電自動化終端采集的交流模擬量輸入?yún)?shù)如表4-4、4-5、4-6所示：

表4-4電磁式互感器組合模式中電磁式電流互感器技術參數

表4-5電磁式互感器組合模式中電磁式電壓互感器技術參數

表4-6電磁式互感器組合模式中零序電壓互感器技術參數

a)交流工頻輸入量基本誤差要求

i. 測量用電流基本誤差應滿足0.5級，交流工頻電量每一電流輸入回路的功耗消耗應不大于0.75VA；

ii. 測量用電壓基本誤差應滿足0.5級，交流工頻電量每一電壓輸入回路的功耗消耗應不大于0.5VA；

iii. 有功功率基本誤差應滿足1級；

iv. 無功功率基本誤差應滿足1級；

v. 頻率采樣范圍45~55Hz，頻率基本誤差范圍為±0.02Hz。

b)交流工頻輸入量的影響量誤差要求

影響量的參數范圍及允許的改變量見表4-7：

表4-7影響量的標稱值使用范圍極限和允許的改變量

c)交流工頻電量允許過量輸入能力

i. 連續過量輸入。對被測電流、電壓施加標稱值的120%，施加時間為24h，所有影響量都應保持其參比條件。在連續通電24h后，交流工頻電量測量的基本誤差應滿足其等級指數要求；

ii. 短時過量輸入。在參比條件下，按表4-8的規定進行試驗；

iii. 故障電流輸入，誤差需滿足表4-9要求。

表4-8短時過量輸入

在短時過量輸入后，交流工頻電量測量值的基本誤差應滿足其等級指數要求。

d)相間故障電流檢測誤差要求

表4-9相間故障電流輸入范圍及誤差要求

1)狀態量要求

a)對用機械觸點“閉合”和“斷開”表示的狀態量，僅考慮以無源觸點接入方式；

b)輸入回路應有電氣隔離及濾波電路，防抖時間為10ms～1000ms；

c)用一位碼表示時：閉合對應二進制碼“1”，斷開對應二進制碼“0”；

d) 用兩位碼表示時：閉合對應二進制碼“10”，斷開對應二進制碼“01”；

e)事件記錄站內分辨率不大于5ms；

f)遙信公共端采用正電位（+24V）。

2)控制輸出要求

a)繼電器觸點斷開容量：交流250V/5A、直流80V/2A或直流110V/0.5A的純電阻負載；

b)觸點壽命：通、斷上述額定電流不少于10⁵次；

c)具備軟硬件防誤動措施，保證控制操作的可靠性，控制輸出回路提供明顯斷開點。
